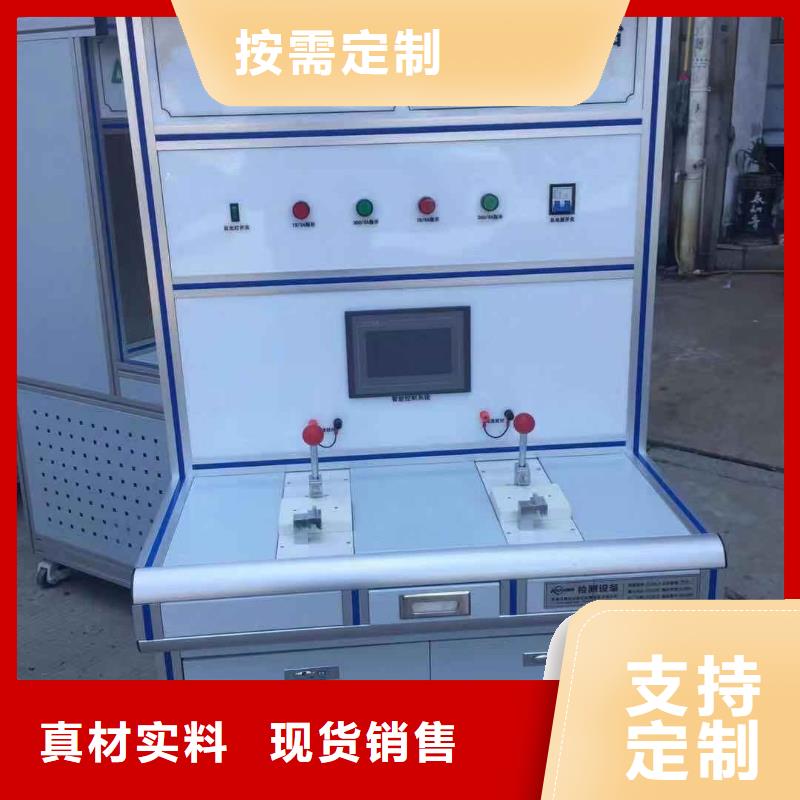

佛山电器综合试验台、将试验台面板上的转换开关拨到自动位置。⑤、鼠标左键双击测试软件快捷方式 ，打开测试软件主界面如图1所示。图1 测试软件主界面⑥、选择“测试型号”，选择后可进行手动测试和自动测试。注意以下几点：(1).软件启动时可以自动定位仪器串口位置。要求是：在开启软件之前应首先开启仪器。如果打开软件时，仪器未打开，可先关闭软件，待开启仪器后再打开软件。也可手动点击子菜单中“设置串口”，打开界面如下，进行手动选择设置。图2 串口设置(2).选择适合当前电机的参数合格判断标准的“测试型号”，如需新建或修改则点击主界面上“”按钮。进行测试参数标准设置，保存并退出，如图3所示。图3 测试型号设置界面(3).编号产生规则。编号为：年＋月＋六位整数。就是记录当月的测试个数。编号自动增加，保证一个月内编号不重复。当到达新的一个月，六位数重新从零开始累加。a)软件开始测试后，注意以下两点：(1).如果选择了“手动测试”；将手动选择测试项目，点击软件主界面上的测试项目按钮后则一直处于测量状态，直到点击“”按钮。对于“电阻”和“匝间”项目，测试开始后对主项进行测试。如果需要调节绝缘电压，就点击“”按钮，进入绝缘测试状态，这时去调节电压，调整完成后，点击“复位”即可完成绝缘电压设置。

佛山电器综合试验台可以试验的继电器型号包括但不限于：GE系列:MCRC040、MCRC031、MCRC022、CL04 D311MWJ-RAIL、CL04 D310MWJ-RAIL、CL00 D320TWJ-RAIL、CL00 D301TWJ-RAIL、CK08BE411N、CK08C E311MWJ-RAILAEG系列:SH8.80、SH8.62、SH8.44、LS18K.00DWJSMITT系列: B400-115EG-S-V、D8-U204、D-U204、CU-U204、TDE-U204、TDB4-U204、WDE4-U204Schleicher系列：NGZP32、LC1D18FD、LC1DT25FDMS系列：LTHS400 1P二、新设备方案实现1、设备组成部分 根据客户要求，我司配振动台（夹具台）1台、高低温箱1台、阻性负载箱1台和标准电脑桌（计算机程序控制）1台；2、振动台和高低温箱图片（方案一：图片仅供参考，以实物为准） （方案二：图片仅供参考，以实物为准）（电源阻性负载图片，仅供参考，以实物为准）3、设计原理图（设计原理图：图片仅供参考，以实物为准）4、以往测试样件（样件一） （样件二） 样件三）三、设备功能1、根据客户指定要求，在不同振幅、频率、温度（高温80摄氏度，低温负40摄氏度）情况下，通过调整（阻性）负载大小，实现常开或常闭触点电压降检测（软件编程设计量程，超过设计理论量程，自动声光报警）；

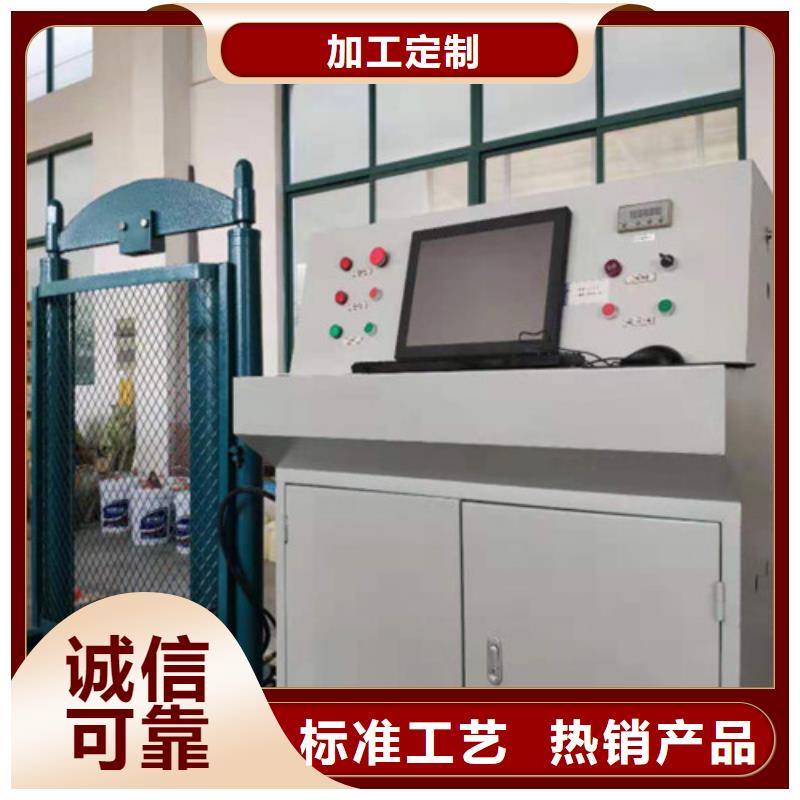

佛山电机综合试验装置 <佛山>天正华意电气设备有限公司

佛山电器综合试验台型号选择完成后退出型号设置界面。（如果没有当前被测件型号，需要添加新型号。添加方式见6.2.3）如图6-2-5所示图 6-2-56.2.3、型号设置在进行新型号继电器实验之前需要添加继电器型号，以方便后续使用，添加型号界面如图6-2-7所示：图6-2-7进入设置界面以后，首先检查左侧列表中是否已有当前型号，如果有就左击选取型号后，点击【选定返回】按键继续试验。如果没有当前型号，就点击【添加型号】按键，根据当前型号参数填写或选择测试参数，设置完成后点击【确定添加】按键。添加完成后再点击【系统参数】按键，根据继电器说明书设置测试结果的判断标准，完成后点击【确定】返回添加界面，再点击【选定返回】继续测试。当型号参数有变化或需要修改测试参数时，先左击选定型号，然后点击【修改型号】，修改完成后点击【确认修改】按键，完成操作。6.2.4、详细说明普通继电器1.参照手动测试时步骤接好测试线。2.将面板档位打到自动测试档3.在软件上选择普通继电器型号。4.测试项如图所示：5.根据被测件型号设置好对应参数。6.首先点击“线圈电阻”按钮测试线圈电阻。7.然后点击“触点状态”测试剩余项。点击“吸合释放测试”，系统将进行吸合释放测试。测试开始时，电压从0V开始逐渐上升，上为“额定电压”。当继电器吸合时，系统记录当前电压以及电流。根据提示，之后进行降压操作。

佛山电器综合试验台手动测试的数据采样也需要手动采集：点击“手动采集”按钮即可。(2).如果选择了“自动测试”；在点击“”按钮后，软件进入自动测试状态。这时只要按下主控仪启动按钮，软件立即开始测量，测量过程是根据“测试型号”的设置参数进行的。当一个测试品测试完成后，软件仍处于测量状态，等待下一个测试，这是需要按下软件界面上的复位按钮，退出测试状态。自动测试在测试完成时，自动对数据进行记录。b)测试完成后。如需对当前的匝间绝缘测试波形保存，可以点击主界面上的按钮，作为比较基准波形c)测试完成后。可以对采样的数据进行保存和打印，这时数据也已经记录在数据库中，方便以后查询和修改。d)查询修改数据。点击子菜单中“历史查询”“数据查询”，打开界面如图4.所示。图4 历史数据查询和修改界面e)日月年统计报表。如果需要对合格或不合格记录数据生成日统计报表、月统计报表或年统计报表。点击子菜单“数据维护”“生成报表”。打开界面如图5.选择相应的报表选项后，点击“”将统计出相应数据。然后可以对统计出的数据进行保存和打印。

<佛山>天正华意电气设备有限公司 佛山电机综合试验装置

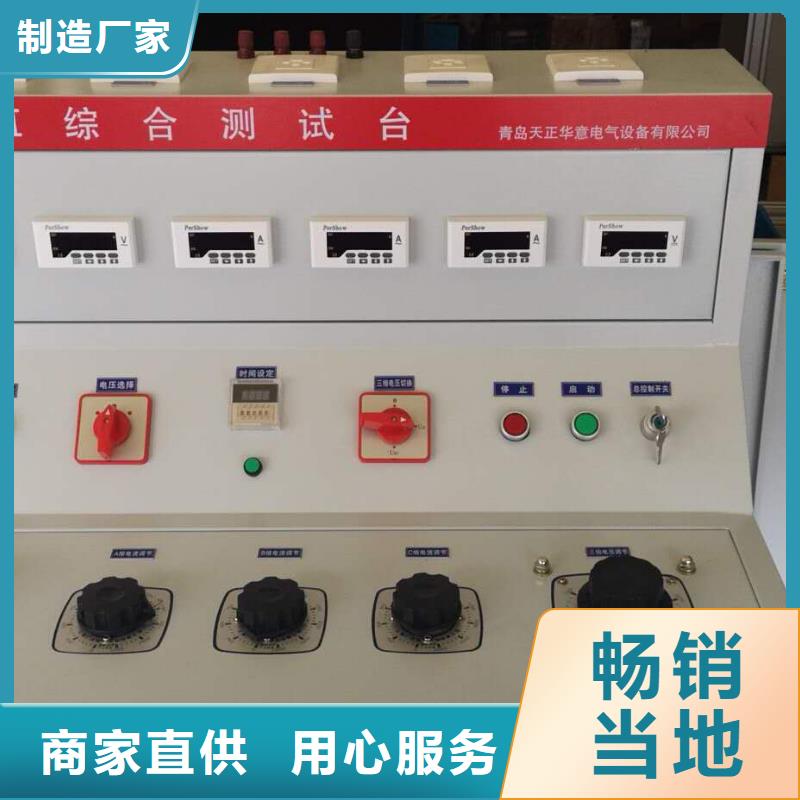

佛山电器综合试验台操作说明 手动测试部分6.1.1、首先把试验台上的手自动开关旋转到“手动”的位置6.1.2、普通继电器吸合电压和释放电压测试：1）准备工作：将被测继电器插在继电器座上或用测试线连接正确。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电压输出给被测件。4、旋转给定旋钮，缓慢增加电压，观察继电器吸合状态，吸合时的电压为吸合电压。当电压表显示额定电压后，再逆时针旋转，观察继电器释放状态。释放时的电压为释放电压。5、给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.1.3、欠压继电器欠压测试：1）准备工作：将被测继电器装入滑轨，正确接好线。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，快速增加电压至继电器标准电压，使欠压继电器处于正常工作状态。4、旋转给定旋钮，缓慢降低电压至欠压保护值附件，待欠压保护继电器欠压保护释放后，记录的电压表数值即为欠压保护值。

<佛山>天正华意电气设备有限公司
<佛山>天正华意电气设备有限公司

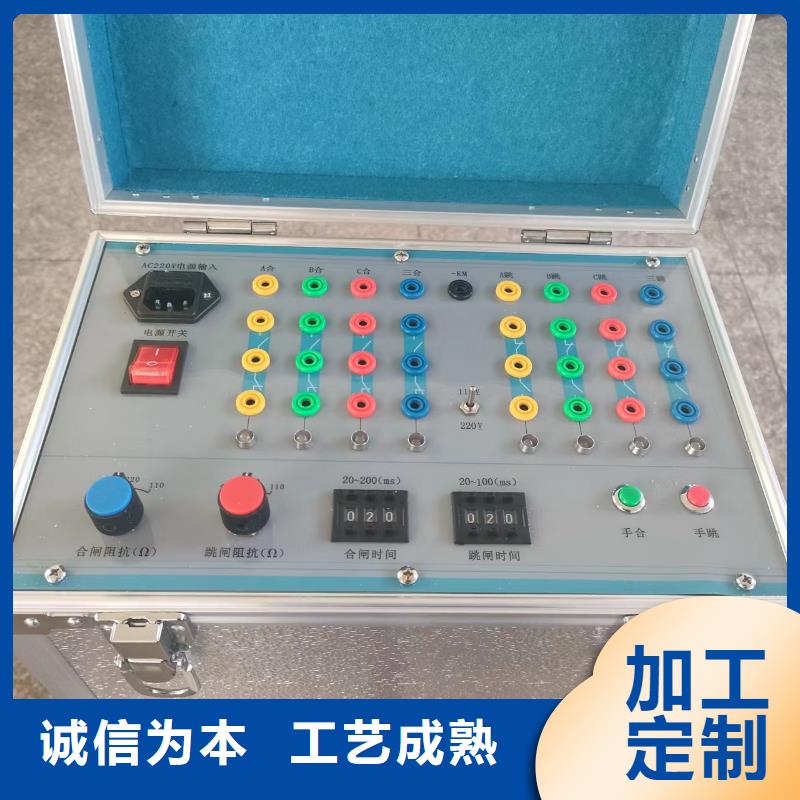

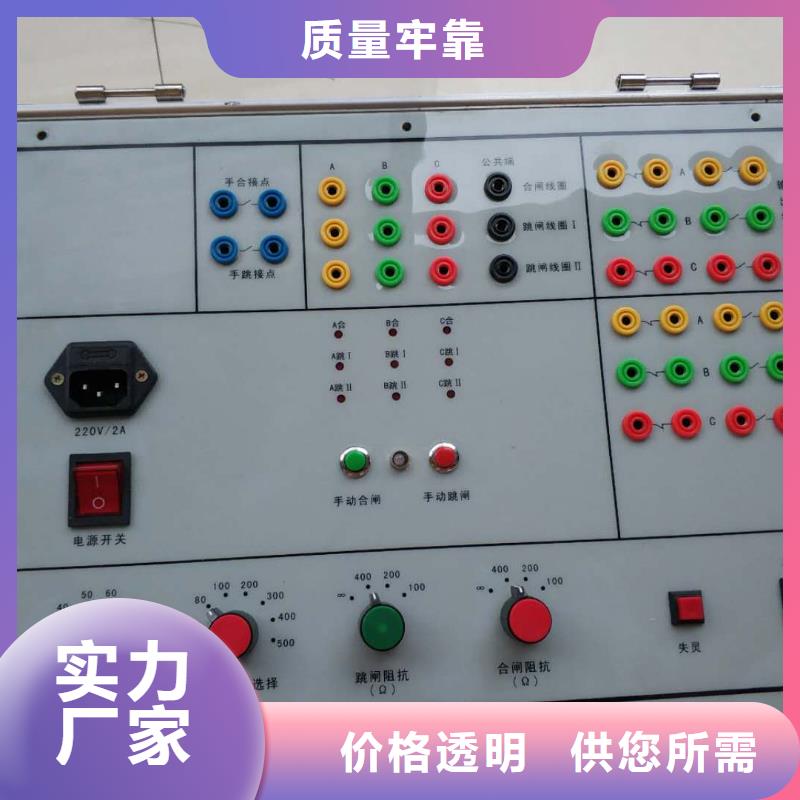

佛山电器综合试验台.测试台可对所有的AX系列继电器，电源屏系列继电器，传输继电器，时间继电器进行测试，同时可根据用户的具体需求进行功能扩展。6.大量采用数字模块，使整个测试及数据管理过程更加智能化，同时采用冗余容错技术，使测试台的测试过程更加稳定、准确。为了方便的用户实际试用，在台板上固定有一套数字万用表，参数如下：1）显示分辨率： 5.5 位分辨率2）测量参数：直流伏、交流伏、直流安、交流安、电阻、电容、频率、温度。3）直流电压范围：400mV~1000.00 V；准确度：0.025％RD＋0.002％FS4）电压交流范围：400 mV 至 750 V；准确度：3.0％ RDG ＋0.05％ FS5）电阻范围： 400Ω至 250MΩ 电流交流：范围：20 mA 至 10A，精度： 3％ RDG ＋ 0.05％ FS电流直流：范围：20 mA 至10 A，精度：0.250％ ＋ 0.007％ FS七、继电器的测试方法：1.将测试台电源线接好后，按下“电源通”按钮，使测试台通电，如果测试台测试完毕需要断电，按下“电源断”按钮即可。2.按下“电脑电源”，测试电脑上电。3.选择被测试信号继电器的型号，将被测继电器插在测试盒的继电器插座上。（测试盒上有两个测试插座，一个测试，另外一个备用，但不能同时插两台继电器）4.将测试盒用航空插头连接线盒测试台连接即可。5.打开电脑进入软件程序，选择测试继电器型号即可进行测试。

<佛山>天正华意电气设备有限公司 佛山电机综合试验装置

佛山电器综合试验台操作说明 手动测试部分6.1.1、首先把试验台上的手自动开关旋转到“手动”的位置6.1.2、普通继电器吸合电压和释放电压测试：1）准备工作：将被测继电器插在继电器座上或用测试线连接正确。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、按下输出控制按钮，让电压输出给被测件。4、旋转给定旋钮，缓慢增加电压，观察继电器吸合状态，吸合时的电压为吸合电压。当电压表显示额定电压后，再逆时针旋转，观察继电器释放状态。释放时的电压为释放电压。5、给定旋钮归零，关闭输出控制按钮。按下停止按钮。6.1.3、欠压继电器欠压测试：1）准备工作：将被测继电器装入滑轨，正确接好线。2）操作说明：1、根据被测件选择直流电压或者交流电压档位。2、确认给定旋钮归零后，按下启动按钮。3、旋转给定旋钮，快速增加电压至继电器标准电压，使欠压继电器处于正常工作状态。4、旋转给定旋钮，缓慢降低电压至欠压保护值附件，待欠压保护继电器欠压保护释放后，记录的电压表数值即为欠压保护值。

<佛山>天正华意电气设备有限公司
佛山电机综合试验装置

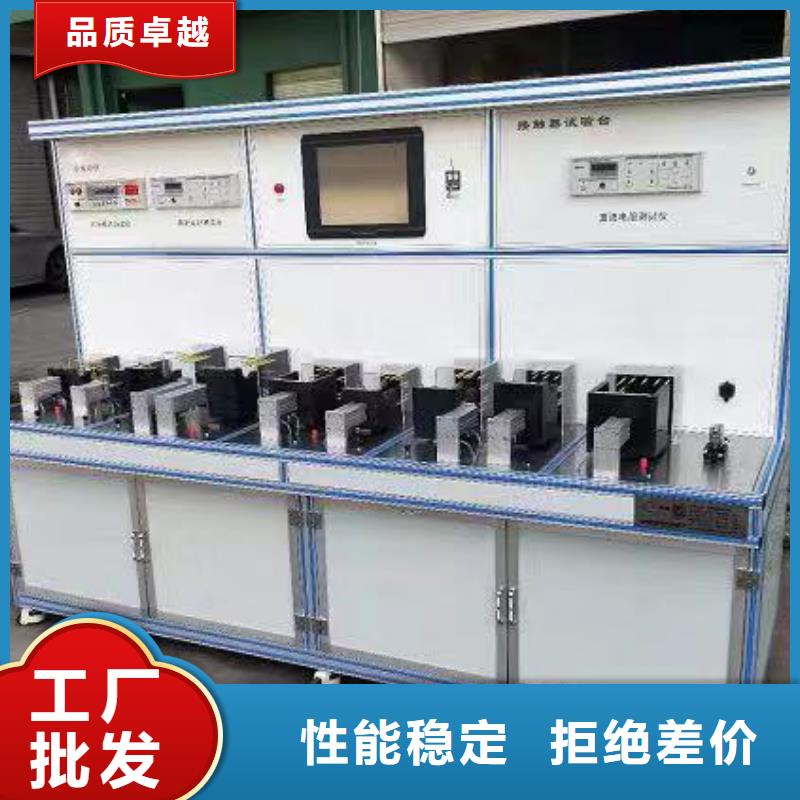

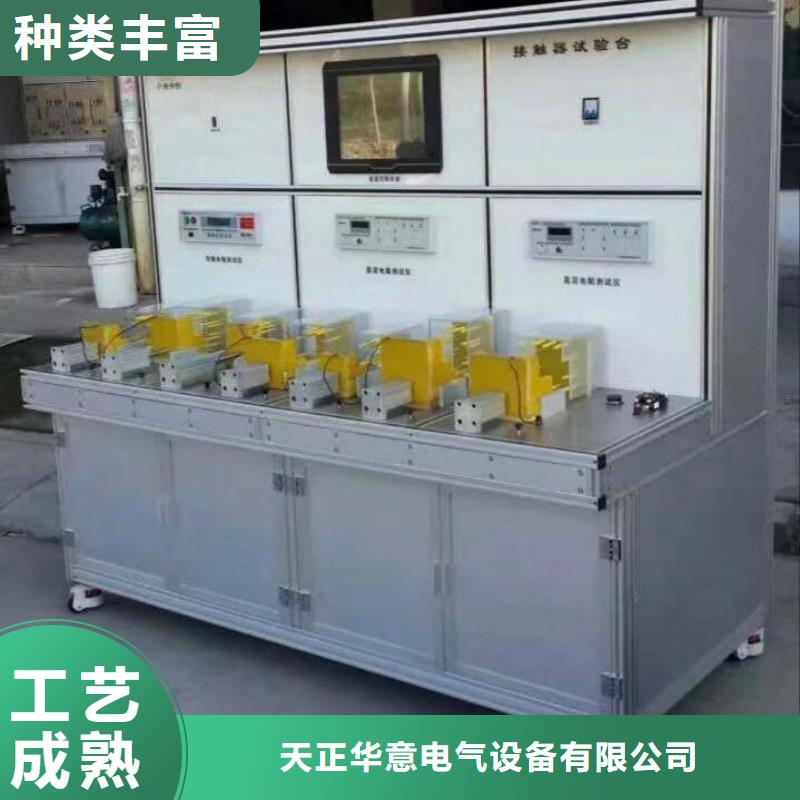

佛山电器综合试验台试验系统构成6.1概述试验系统能实现对试验台设备进行控制、管理操作者可在显示器上进行操作、控制、监视设备并进行控制指令的发送主要功能如下：（1）根据试验工艺要求对试验台供电电源进行控制；（2）根据试验工艺要求对试验台辅助设备进行控制；（3）可以进行试验选择来满足不同的试验项目；（4）对试验系统的电压、电流、漏电流以及设备工作状态进行显示；（5）具有友好的人机界面，可显示设备状态、报警信息及故障信息，并可记录故障发生时间，可供维护人员使用； （6）故障时能及时采取相应的措施（自动或手动）以防止危险事故的发生，确保人员和设备。6.1.1系统结构与配置系统主要由工控机、PLC、检测仪表、电流电压传感器、中间继电器、接触电阻测试仪、整流装置等组成见表1工控机、PLC及仪表在控制柜内，工控机作为控制系统的上位机，提供人机界面；PLC安装在控制台内，是设备控制命令发出源及设备状态接收源。工作电源及要求： AC220V/5kVA/隔离表1 系统配置表名称型号PLCLE5108扩展AI/AO模块4AI/AO显示器三星中间继电器G2R-1SND-24V仪表青智图2 系统结构示意图6.2试验故障保护当系统试验出现故障时，试验柜内的断路器能自动、迅速的将故障部件从电源系统中切出，保障电源系统的运行。保护功能如表1。表1 试验故障保护功能表保护对象保护动作调压器过压保护断11QF01变压器过流保护断11QF01系统试验时，对测试的DC750V电压可以进行限定，以免出现误操作。

佛山电器综合试验台当选择好测试型号后，程序默认的是先测试“电气特性”，只需点击界面上的“自动测试”即可开始测试，如果需要测试“机械特性”，只需要在测试界面的下面找到“机械特性”，用鼠标进行点击即可进入“机械特性”的测试界面，进入界面后如需测试，只需点击界面上的“自动测试”即可开始测试。接点压力的测试需要人为的把测克计放在需要测试的继电器接点上，用鼠标点击界面右边的1Q到8Q，1H到8H进行取数即可完成测试。如果需要中断测试，只需在测试过程中点击“中断测试”即可。以上的测试电脑会自动完成，用户只需等待即可。4.测试完成后软件会自动提示用户是否需要保存数据，如果需要，用户只需点击界面下面的“数据保存”即可，为了以后的管理方便，建议用户将数据保存里的数据进行填写。5.如果用户要对以前的测试数据进行查询，打印，只需点击界面下的“数据管理”，在界面的右边根据自己的需要进行查询。九、注意事项：1.当出现以下界面时请用户首先检查所选被测继电器是否正确，其次在看测试台的程控电源是否有输出，程控电源是在测试台内部的，当看到“Reset”指示灯灭，即表示电源没有输出，可按一下测试台面板上的“电源通”即可。如果还没有解决问题，就有可能是程控电源保险烧断，更换保险即可（10A）2.在测试交流继电器时，如果出现蜂鸣器报警，表示交流程控电源输出自动保护，用户可先停止测试，在按一下“电源通”按钮，报警即可停止，在按一下“电源通”按钮，即可正常工作测试。3.测试台还另外增加了老灯丝继电器的测试功能，在测试过程中，用户只需将外接线上的接头按数字编号连接到灯丝继电器插座的相应编号处即可。在测试其它继电器时不需外接线连接。4.每次测试测试盒上只能插一个被测继电器，严禁插两个继电器进行测试。5.测克计在长时间不用时，请将里面的电池取出，以防止电池流液，损坏测克计。6.测试台在三个月内没有使用时，是通电一次。

<佛山>天正华意电气设备有限公司 佛山电机综合试验装置

佛山电器综合试验台用户可对测试结果进行保存，点击测试界面上的“保存报表”即可将测试结果存储在电脑的任意位置。7.用户点击测试界面上的“数据”，可对测试数据进行。8.用户在以下界面中，可以使用管理员模式下，对操作员进行管理，可删除和增加用户。用户点击“用户切换”，可使不同的用户来登陆测试程序。9.用户点击“退出运行”，测试界面将返回电脑桌面，程序退出。九、注意事项：1.每次测试，测试盒上只能插一个被测继电器，严禁插两个继电器进行测试。2.测克计在长时间不用时，请将里面的电池取出，以防止电池流液，损坏测克计。3.测试台在三个月内没有使用时，是通电一次。4.如果测试过程种如有意外发生，请快速按下测试台面板上的“急停”按钮。5.测试台面板上的电源插座严禁接入大功率用电器。6.测试台上严禁放置水杯等物品，防止水流到测试台内部。十、备注：测试台在使用过程中如有疑问，请用户及时和我们取得联系，我们将竭诚为您服务。单位名称：青岛天正华意电气设备有限公司公司地址：青岛平度市李园街道办事处平安路2号电 ???话： .

<佛山>天正华意电气设备有限公司

佛山电器综合试验台、测试项目：释放值、工作值、反向工作值、定位转极值、反位转极值、缓放时间、缓吸时间、接点齐度、接点电阻、线圈电阻、绝缘电阻、反向不工作值、临界定位及反位不转极值、脉冲宽度、脉冲间隔、转换时间、回路电压、线圈压降等。（三）、测试标准：符合国标 GB6902-86五、测试精度：1.线圈电阻 ±0.5％±2d2.直流电压，电流 ±0.5％±2d3.交流电压，电流 ±0.5％±2d4.时间测试 0.001秒±1d5.绝缘电阻 ±10％±3d6.接点电阻 ±1％±3d7.接点齐度 0.001秒±1d以上数据使用采用PLC采样，一次全部读数，精度高。六、设备特点：1.箱体结构比过去设计更加小巧和人性化，使操作人员长时间工作不易疲劳和患职业病。2.测试台采用专业的配线板配线，使测试台配线一致性好，质量可靠，维修调试方便，从而限度地了人为因素造成的隐性故障和潜在的质量问题。3.全部数字式仪表，无需换算，显示直观，读数方便。4.测试台采用一个测试盒，一个继电器插座（一个备用），使用人员更加方便。

<佛山>天正华意电气设备有限公司 佛山电机综合试验装置

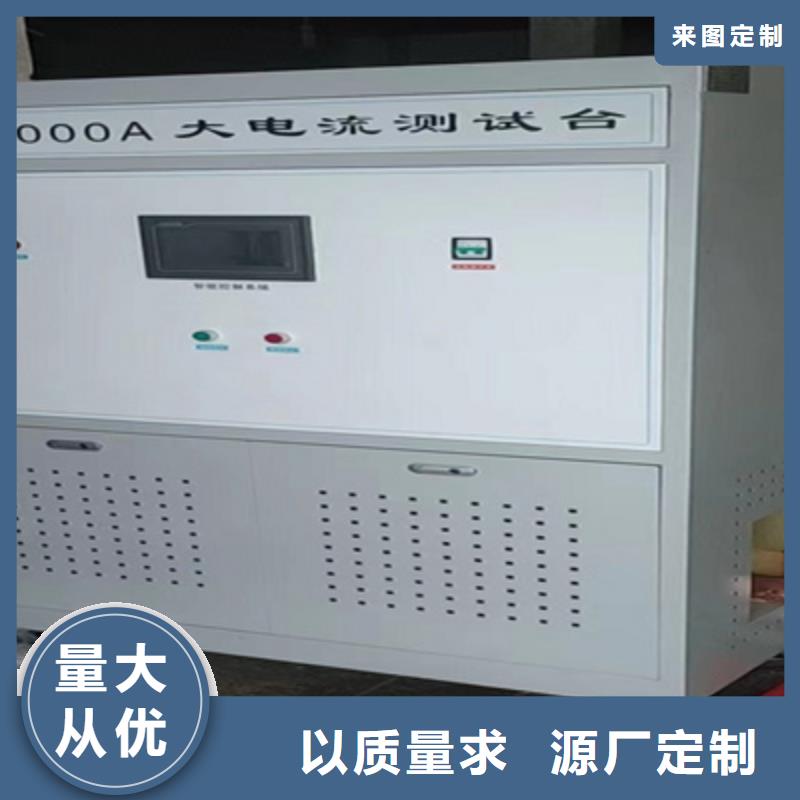

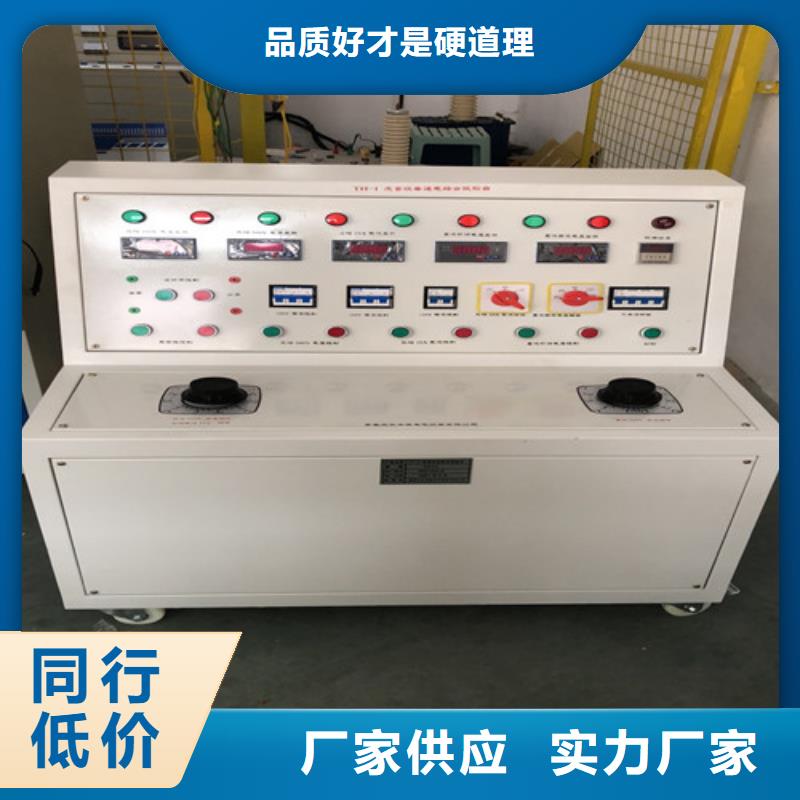

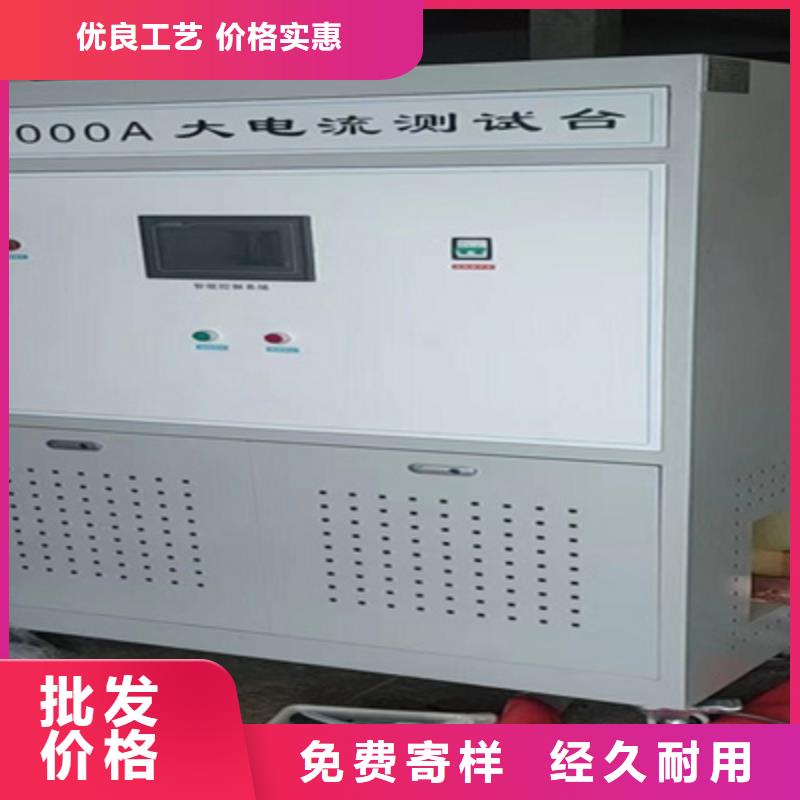

佛山电器综合试验台试验台型号：TH-III型 ? 输入电源电压 3AC380/50HZ输入电源容量 15kVA电压输出范围 AC 0～400V； DC 0～120V电流输出范围 AC 0～1000A；DC 0～1000A时间测量范围 0.05S～999.9S(手动) ? 参考外形尺寸 2000×712×1350（长宽高）mm 一．技术标准1.《TB/T 2557-2006《铁路客车电气综合柜》中元器件的检测要求以及适用的版本的标准、行业标准、铁路总公司（原铁道部）技术规范。如标准出现矛盾则按标准执行或按双方商定的标准。三、技术要求1.电源：单相380V±10％，50Hz2.环境温度：-10 ~ 45℃　3.环境湿度：≤90％4.测试精度：1％5.本试验台能实现的功能: 测试电器元件直流空开、直流接触器性能测试；交流电压传感器线性度测试；直流电压传感器线性度测试；比流器线性度测试；在线绝缘检测装置线性度及保护输出动作测试；直流电源模块：空载、负载试验；直流电源模块：充电模块：空载、负载试验；触摸屏、PLC及扩展模块综合性能测试。

<佛山>天正华意电气设备有限公司 佛山电机综合试验装置

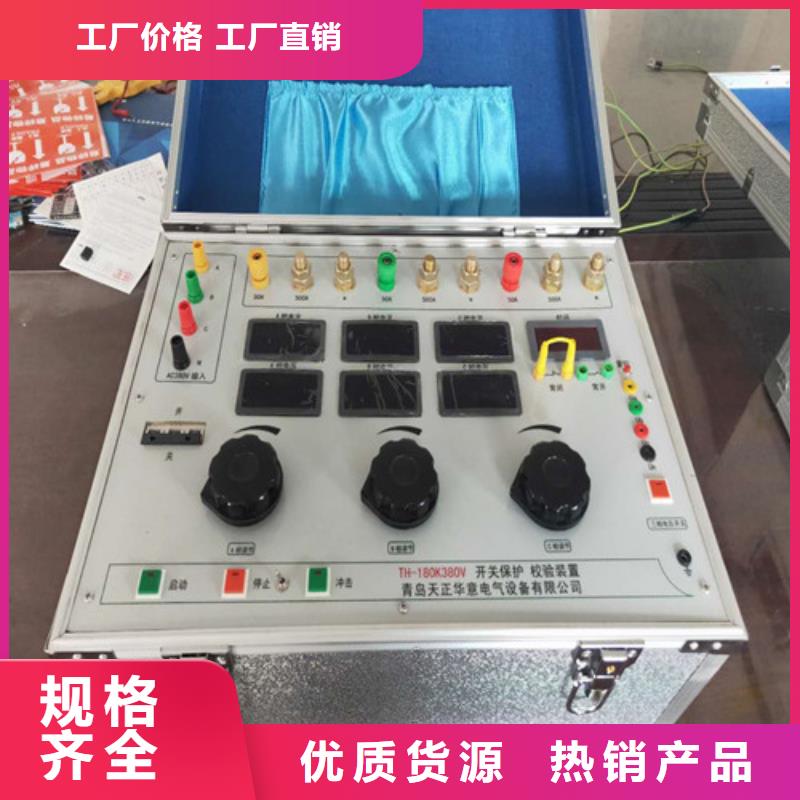

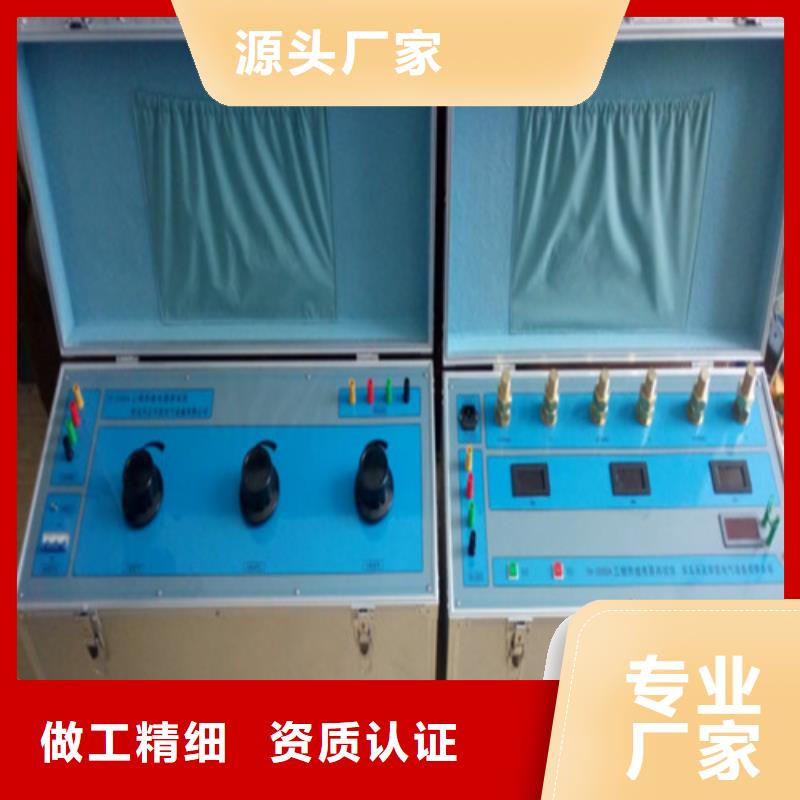

佛山电器综合试验台附件：说明书一份。五、操作说明：5.1可靠连接设备的电源线，5.2可调电压测试：只需将被测试品连接到设备上面的插座，合上电源开关，按下总启动按钮，调节调压器观察电压表的读数至所需测试电压即可测试，在测试的同时，可调节设备面板上的电压显示转换开关，观察各相电压，但对测试输出没有影响。5.3直流电压测试：只需将被测试品连接到设备侧面的直流电压输出端子，合上电源开关，按下总启动按钮，调节调压器观察电压表的读数至所需测试电压即可测试， 5.5电流测试：只需将被测试品串入到设备侧面的电流输出端子和固定电压输出端子之间即，合上电源开关，按下总启动按钮，调节调压器观察电流表的读数至所需测试电流即可测试，三相电流的调节方法相同不需重复说明 7、注意事项：1.设备的电源输入线径必需满足要求；2.设备在安装时须设接地装置，并存放于干燥通风处；3.设备需具备一定专业知识者进行操作，且严格按照操作程序进行；4.在测试时由于室温的差异会给测量带来一定的误差，应根据实际室内室温对测试电流调整后在对被测试品进行校验；5.更换试品时请务必切断电源；6.设备闲置时请先切断电源；7.当设备出现故障时应先切断电源并请专业人员进行维修，请勿自行打开；

---
